非金属链板刮泥刮渣机

 一、工艺原理

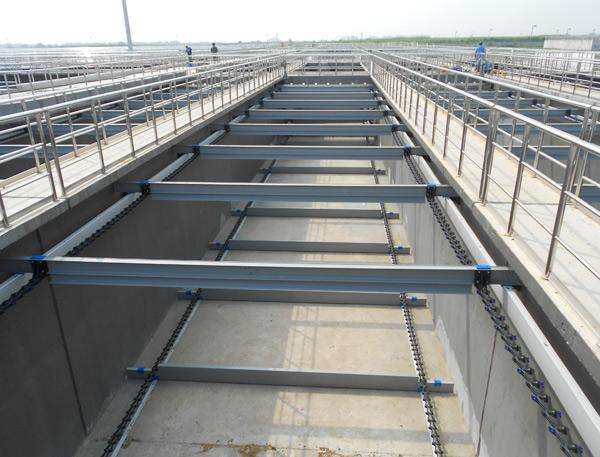

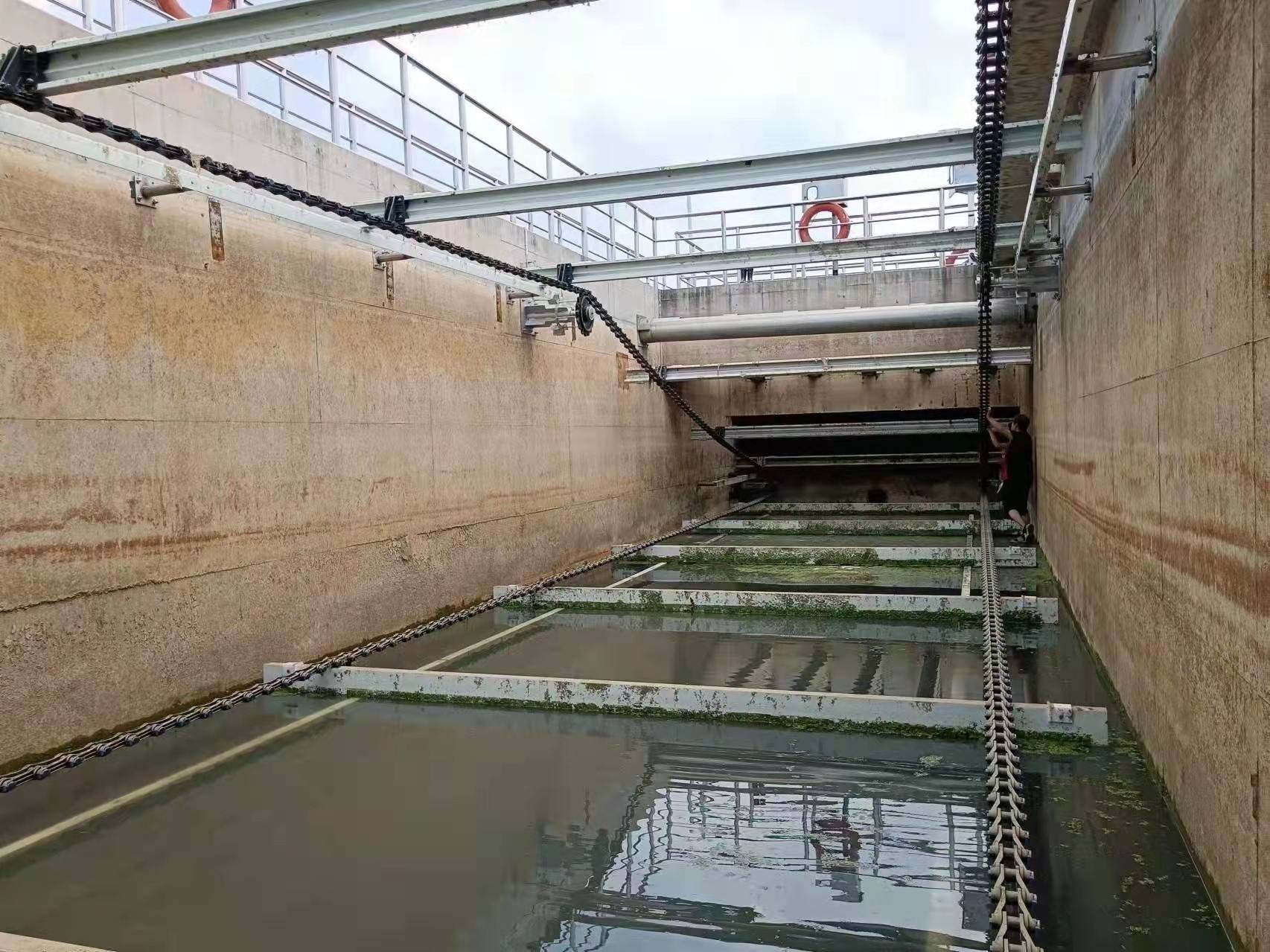

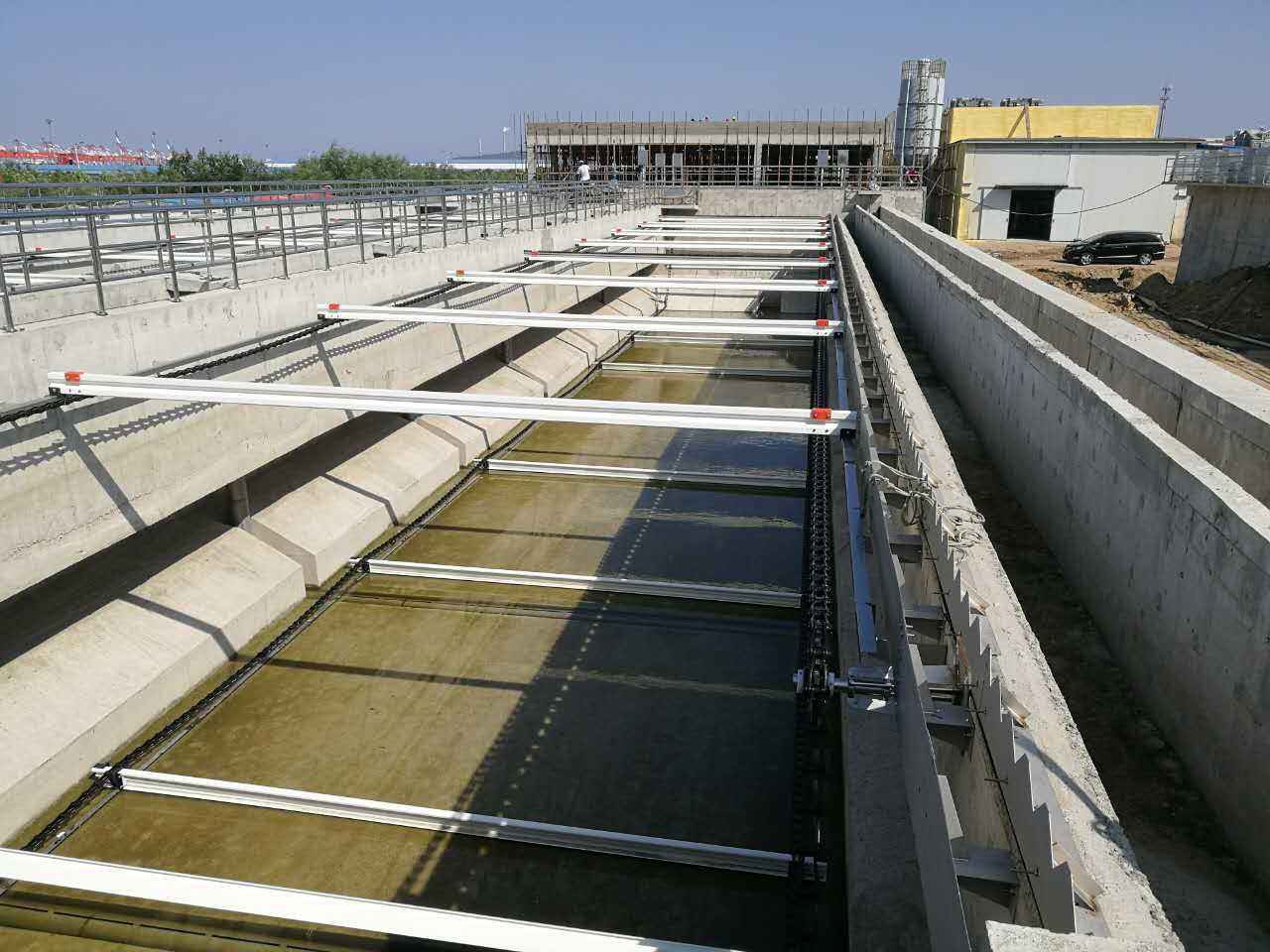

HZLB型非金属链板刮泥刮渣机主要有刮泥板、链条和驱动装置等组成,驱动电机、减速机输出扭矩经过驱动链和链轮传送至刮泥机主轴,主轴链轮驱动铺设于沉淀池两侧的链条上,由从动轮及导轨支撑,去程于池底刮泥,回程于池面撇渣

HZLB型非金属链板刮泥刮渣机由减速机传动输送链条及刮泥板在池内做回转循环运行,将池底部底渣刮进集泥坑,污泥由安装于沉淀池一侧的排泥阀或无堵塞排泥泵排出池外,上部浮油或浮渣通过安装于出水段的集油集渣管排出池外,上清液越过集渣管底部流入下一道处理工序。


  采用主副双轴运行的刮泥系统,主动轴和从动轴安装在沉淀池的两端,保证了两端链条、链轮的平行度,使整个系统运行的更稳定,可靠性更高。

  采用上滑轨非金属托架系统的刮泥机,通过托架系统的使用,降低了链节、链轮的受力,通过托架和水中浮力的作用,驱动电机的负荷也随之减低,使能耗降低。通过托架系统和主副双轴的使用,可以增加刮泥池的规格,宽度可达12-15m,长度可延伸到100-120m。

  链条链板刮泥机传动部件均采用非金属材料制成,大量使用轻量化的改性尼龙材质,所有部件无毒、环保,强度高,耐磨性好,还能防止酸碱等药剂的化学腐蚀。其整机重量仅为传统金属链传动的1/3,使用寿命是金属链的5倍以上。

二、产品特点

1、刮板数量多,刮泥能力强;刮板的移动速度慢,对污水扰动小,有利于泥砂沉淀;

   2、刮板在他中作连续的直线运动,不必往返换向,控制原理简单。驱动装置设在池顶的平台上,配电及运维简便;

   3、可配套撇渣管,兼作撇渣机使用;

   4、系统中无重结构部件及支撑件,能耗低

三、应用与设计要点

1、应以传动主轴中心作为刮泥机布置和安装的基准点;

2、刮泥机的以下技术参数应能满足水处理工艺要求

A、刮泥板速度不能大于0.6m/min;

B、刮泥板高度与间距;

C、池面水位至刮泥板顶端的距离与出水堰安装高度是否相符;

D、上链条改向链轮安装位置与撇渣管间距是否相符。

3、池面改向轮至池底改链轮的跨度与池深有关,池深约为4.5m,其跨度不应小于13米。上联条变向下行时不要过于急速,同时在进入池底改向链轮前要设有一段0.01斜坡的导向段引入。

4、土建工程应严格控制沉淀池标高、尺寸,池底与池壁的平整度和垂直度应符合非金属链板刮泥机的安装要求。
