网板式机械格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理、自来水行业，同时也可作为纺织、食品加工等行业废水处理工艺中的前级筛分设备。该设备是我公司在引进国外先进产品的基础上，自主开发研制的固液分离专用设备之一，已在多个污水厂投产运行，填补了国内的空白。

一、工作原理

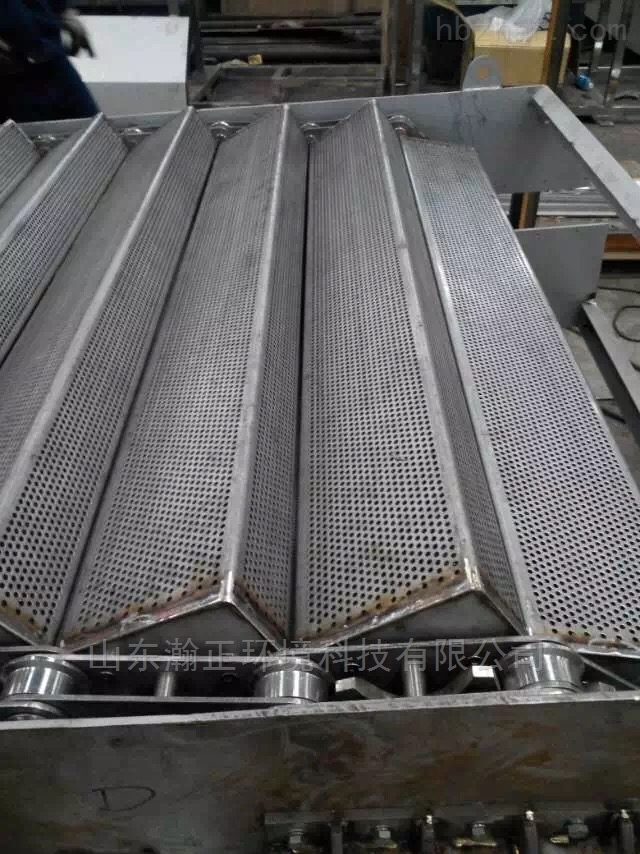

         网板式机械格栅是一种由不锈钢拦污网装配成的回转式清污机，在电机减速机的驱动下，拦污网进行逆水流方向的旋转运动，以连续清除污水中的细小漂浮物。拦污网运转到设备的卸料口时，大部分固体物质靠重力落下，另一部分则依靠清洁转刷的清扫干净，确保污物不会进入网后。设备可保证栅渣的收集和输送，并保证过水面积和流量均满足设计要求。

         减速电机驱动链轮转动，链轮带动网板连续回转，污水从进水口进入格栅，经网板过滤，滤后水流向网板外侧，污物被截留在同板内表面，随着网板连续回转带至顶部；反冲洗系统冲洗洗板外侧，在冲洗水作用下污物被冲洗到收渣槽，并随着冲洗水一起流出排污口。

二、主要结构及特点

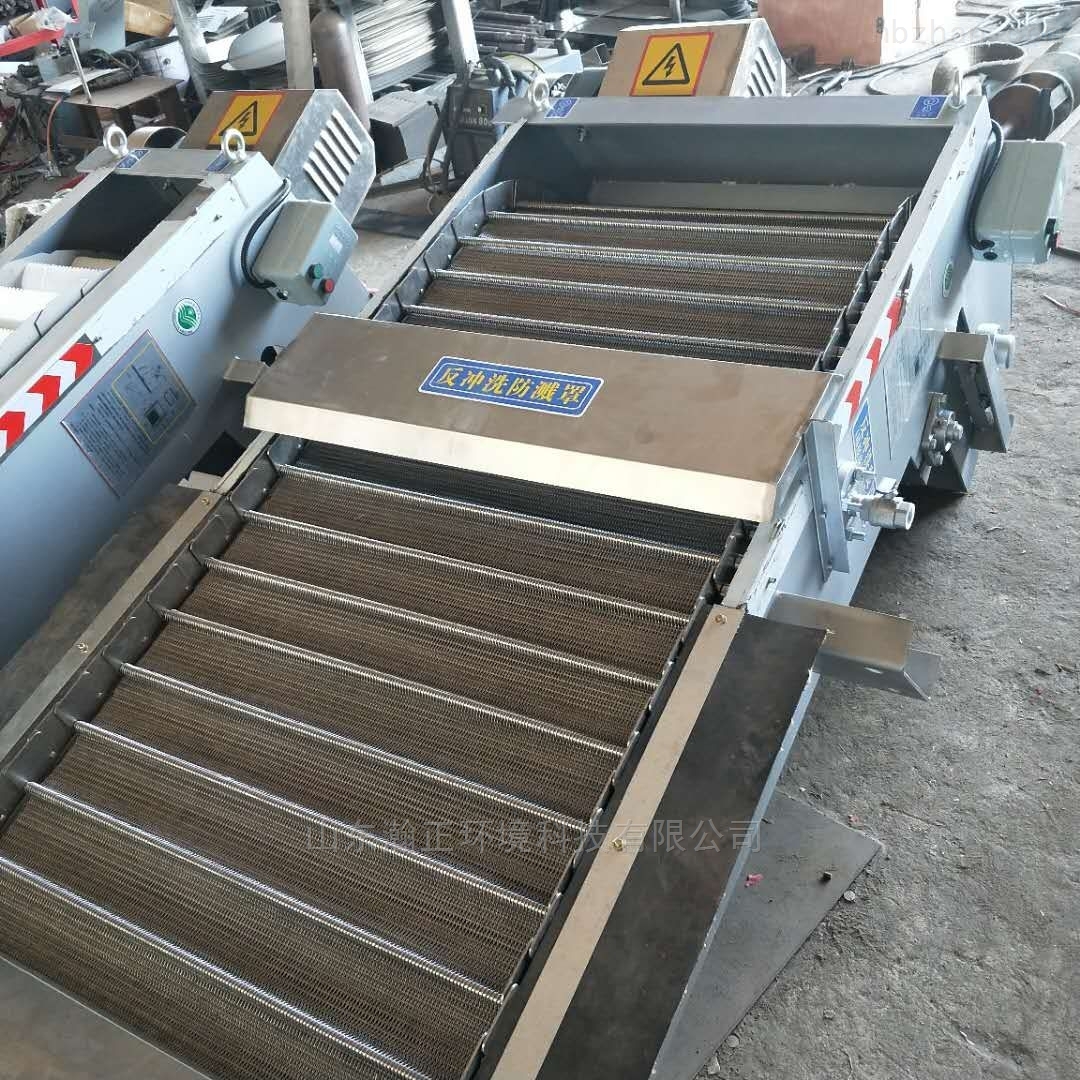

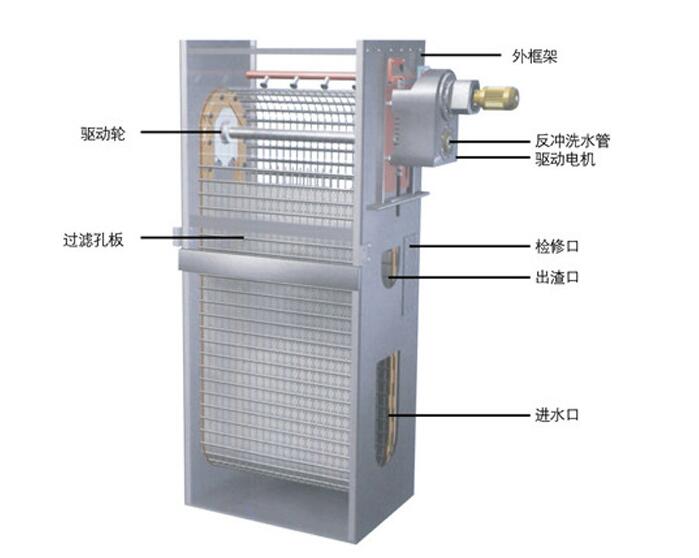

        网板式机械格栅主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。

       除污机的驱动装置位于机架上部，为轴装式减速机。在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。

       该设备机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。机架安装于格栅井的，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

三、主要用途与适用范围

         设备适用于固液分离工艺中，可广泛应用于市政污水如新建、改造、水质升级、技术改造、更新换代的污水处理厂的预处理工艺和再生水深度处理工艺；工业污水如纺织、造纸等工艺及之涞水预处理工艺。同时，该设备是一种将拦污和除污结合于一体的高效细格栅除污设备。适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可后续处理工艺的有效实施。

    设备选型及主要参数如下：
