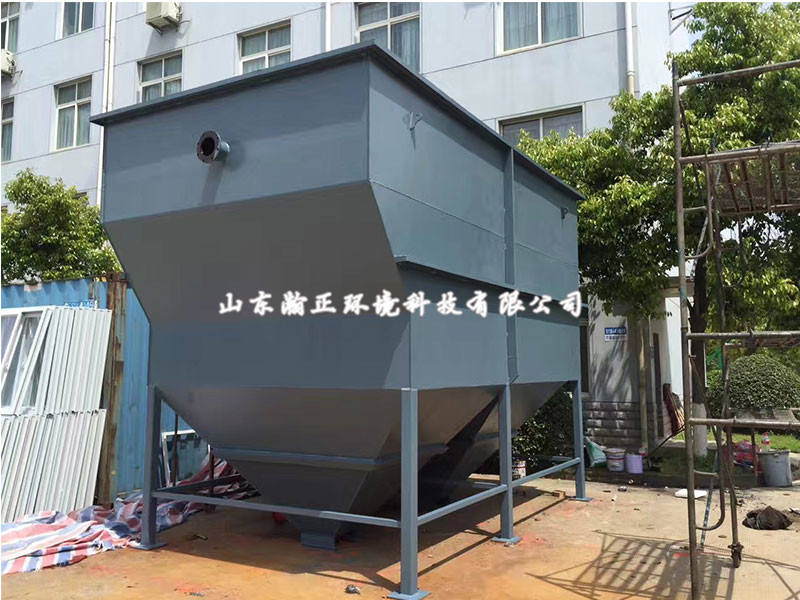

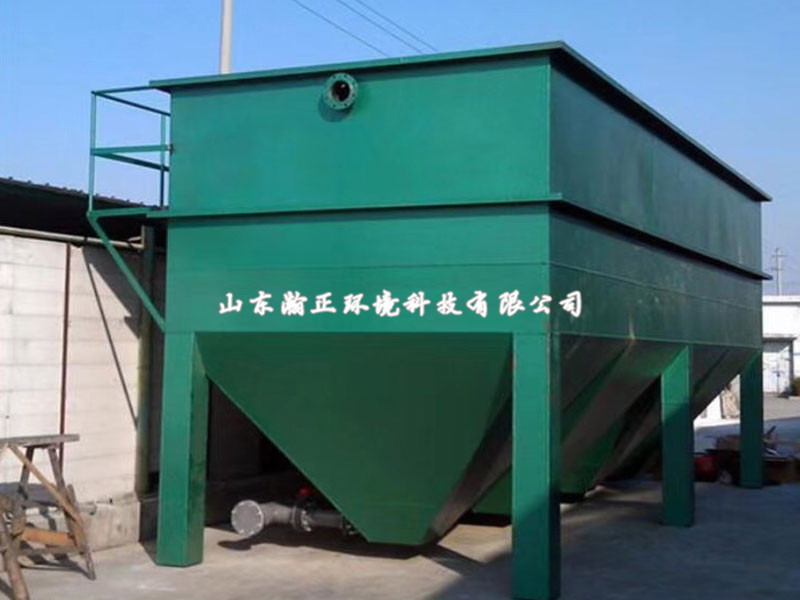

斜板（管）沉淀池

一、基本概述

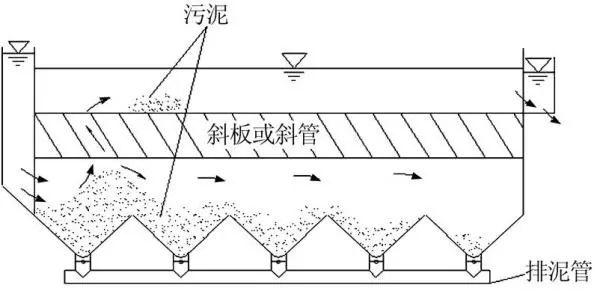

斜板（管）沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池，也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜板（管）向下滑至池底，再集中排出。这种池子可以提高沉淀效率50～60%，在同一面积上可提高处理能力3～5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组件，使原水中的悬浮物、固体物等经投加混凝剂后形成的絮体矾花，在斜管底部表面积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用，上清液逐渐上升至集水管排出，可直接排放或回用。
二、设备特点
1、结构简单、无易损件、经久耐用、减少维修；
2、运行稳定、容易操作；
3、动力少、节约能源；
4、占地省、投资少、见效快、效率高；
5、停留时间短，沉淀效果高，处理效率高，曝气强度低，节约占地，不需污泥回流。
三、使用范围
1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准；
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升；
3、印染、漂染等废水色度去除率70-90%，COD去除50-70%；
4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上；
5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
四、结构简介
1、斜管、斜板材料：玻璃钢（FRP）、聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）；
2、斜管断面一般为正六边形，斜板断面可为平行板，亦可为正弦波形板；
3、斜管（板）顶部以上清水区高度为1.0—1.5m，底部以下配水区高度不小于1.0—1.5m。机械排泥时，配水区高度应大于1.6m，便于安装和检修；
4、斜管（板）中水流的Re数小于500，Fr数为10.3-10.5，  5.斜管设计流速为1.0—4.0mm/s，斜板为10-20mm/s。
五、安装使用
1、斜管安装时应用胶液或电粘接等方法粘接固定，平行板斜板则用支持架固定，波形斜板用穿心螺杆固定；
2、安装时倾斜方向不应使水流直冲斜管（板）；
3、定期冲洗，合理管理，降低因生物膜疯长引起堵塞现象；
4、斜管（板）平面不得承受集中负荷；
5、不得在安装有斜管（板）区域内使用明火。
六、沉淀原理

斜板（管）沉淀池，是建立在浅池沉淀原理基础上的。设有一理想沉淀池，池窖V，表面积A，池长L，宽=B，高=H，处理水量Q，停留时间t，沉降速度Uo。则V=Qt，H=Uot，Q=Uot/H=UoA由浅池沉淀原理可知：沉淀效率仅为沉淀池表面积的函数，而与水深无关。当沉淀池容积为定值时，池子越浅则A值越大，沉淀效率越高。所以，如果将沉淀池按高度分隔为n层，即分隔为n个高度为h=H/n的浅层沉降单元，在Q不变的条件下，颗粒的沉降深度由H减小到H/n，则沉淀池中可被完全除去的颗粒沉速范围由原来的u Uo扩大到u Uo/n ，沉速uUo的颗粒中能被除去的分率也由u/U0增大到nu/Uo，从而使该沉淀池悬浮颗粒去除率比原来增大了n倍。显然，分隔的浅层数越多，去除率也相应提高，将这一原理可制成斜板或斜管沉淀池。
斜管沉淀池采用乙丙共聚、玻璃钢或聚氯乙烯蜂窝斜管，倾角为60℃，斜长1m，内切圆直径为35-50MM不等，根据水质可以改变内切圆直径，以达到最佳沉淀效果。可根据用户要求或原废水的试验数据来设计加工斜管沉淀器，使用时一般都要投加混凝剂。适用于广大农村、乡镇、农场、部队营房和中小企事业单位改善生活饮用水水质及小型废/污水项目。
