一、工艺原理

  高效磁混凝斜管沉淀池利用了磁沉淀水体净化技术，通过向原水中投加适量混凝剂、磁种、助凝剂等，使污染物快速絮凝，同时磁种大幅提高絮体的质量，加快了絮体沉降速度，提高了沉淀池的表面负荷，缩短了水力停留时间，提高了处理效率及出水水质标准。其出水效果良好，对于SS、TP、COD、BOD等都有较好的去除效果。

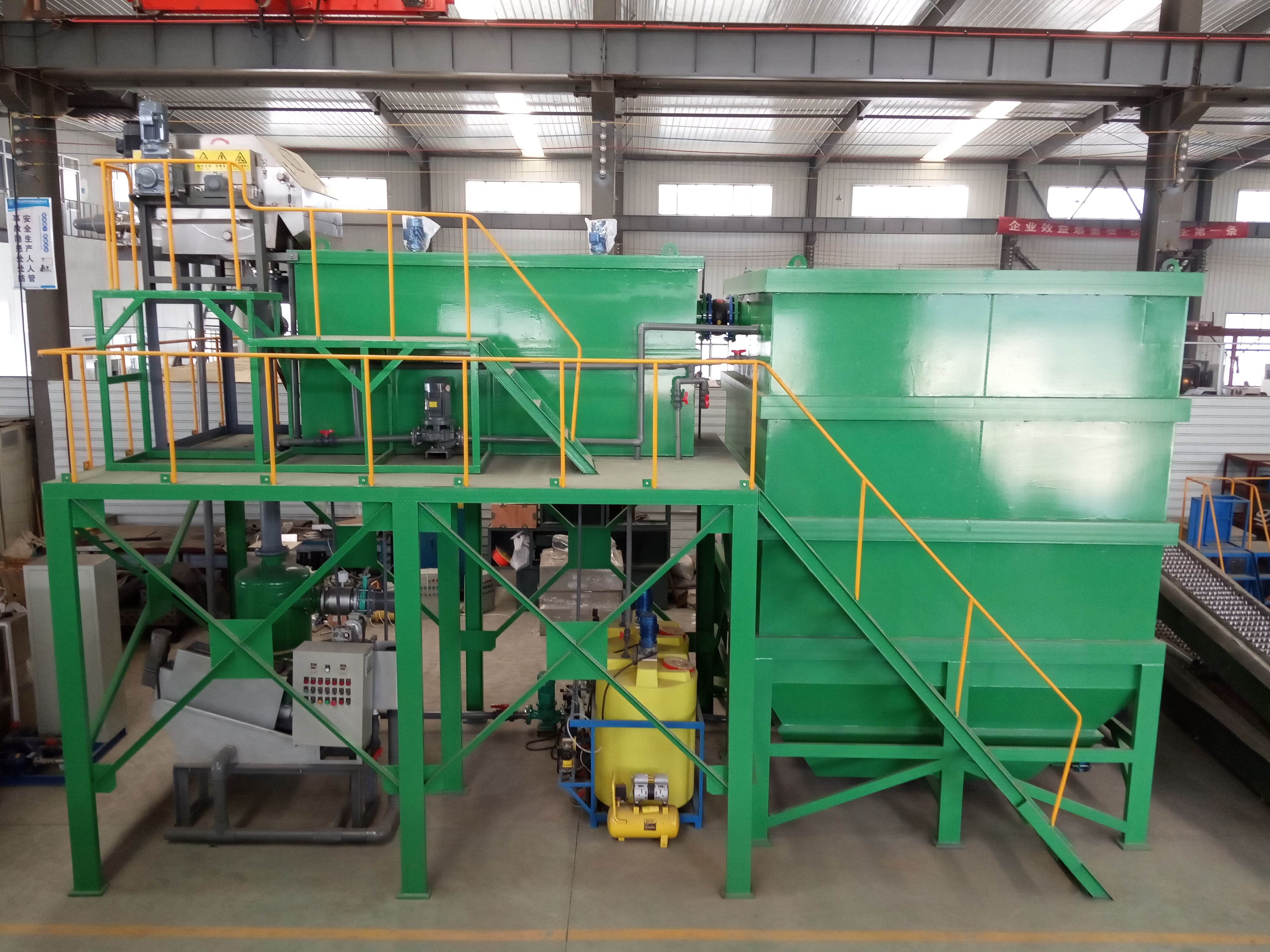

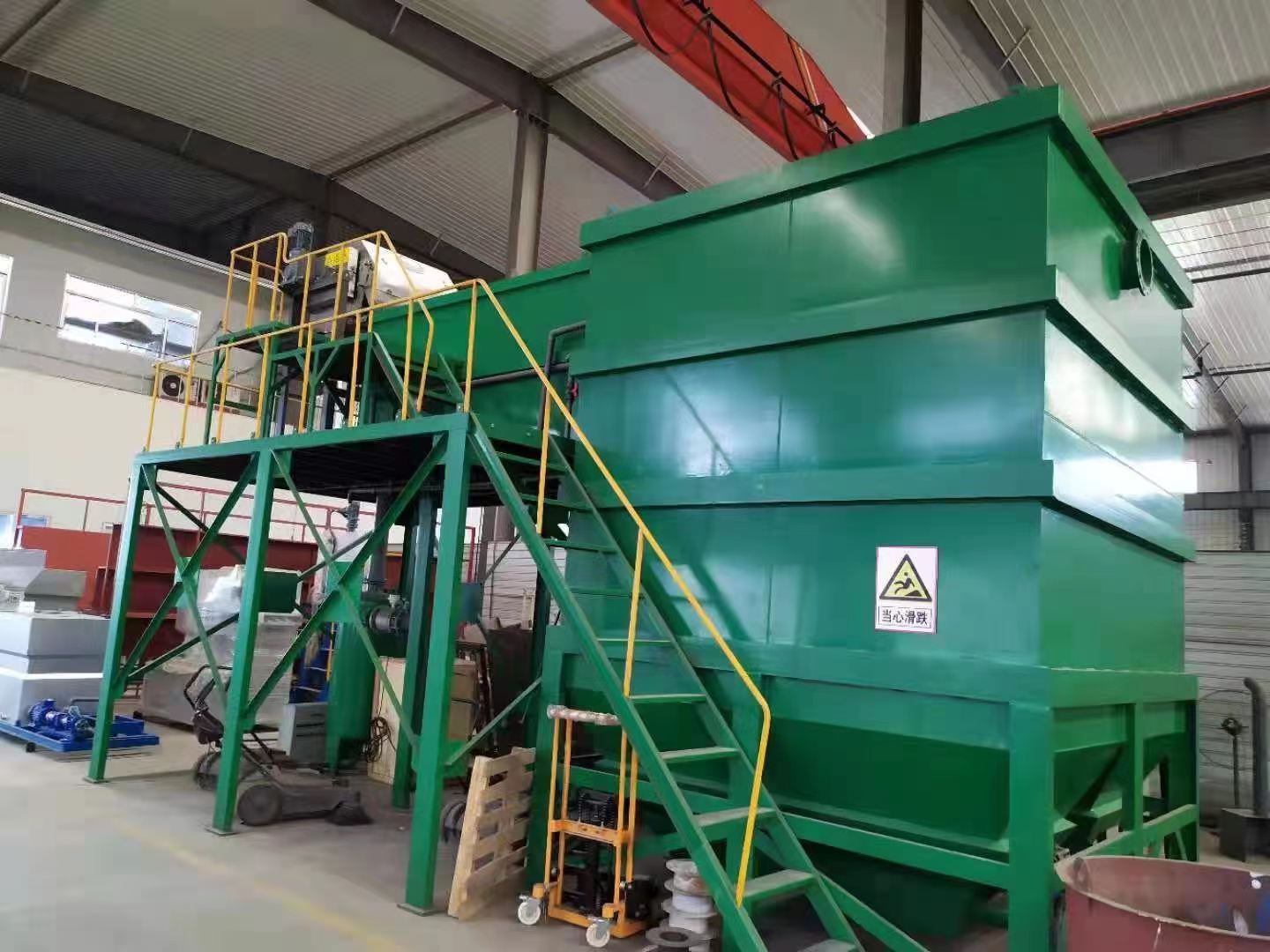

  全套设备包括混凝反应系统、加药系统、磁分离系统及污泥脱水系统，污水首先进入混凝反应池，池内投加混凝剂，自流进入磁粉反应池，池内投加磁粉，充分反应后进入絮凝反应池，池内投加絮凝剂，在框式搅拌机充分搅拌混合后，形成大块矾花絮体，排入中心沉淀池，迅速完成固液分离，污泥沉入池底，池底配套不锈钢刮泥机，上部清水排出池外，底泥一部分回流磁粉反应池，进行二次反应，一部分进入磁粉回收机进行磁泥分离，污泥经脱水后，以泥饼形式外运处置。

  高效磁混凝沉淀系统是在常规混凝、絮凝的过程中，投加水处理配套的磁粉，粉末状的磁粉与混凝过程中的絮体结  合，形成以磁粉为凝结核的稳定絮体，由于磁粉的比重是水比重的5.3倍，使结合有磁粉的絮体比重迅速提高，此种絮体自流进沉淀池后，几分钟内即可实现快速沉降，沉降速度可达每小时40米，是常规混凝沉淀的20倍，同时此过程使混凝絮凝反应的架桥、吸附、扑捉能力得到进一步提升，强化了处理效果，使磁混凝沉淀系统升级。

  二、技术优势

  1、水力停留时间短，设备体积小，集成度高，占地面积小；

  2、可模块化生产及组装，外部箱体集装箱化，便于运输及转移；

  3、沉降速度能达到40m/h；

  4、表面负荷能达到20m3/m2*h;

  5、一次性投入成本低，比传统沉淀池节省药剂20%；

  6、整机故障率低，运营成本低。

  三、应用领域

  1、河湖流域性水体治理与修复；

  2、黑臭水体治理与修复；

  3、城镇污水处理厂提标改造及扩容；

  4、工业废水深度除磷；

  5、水污染事件应急工程。

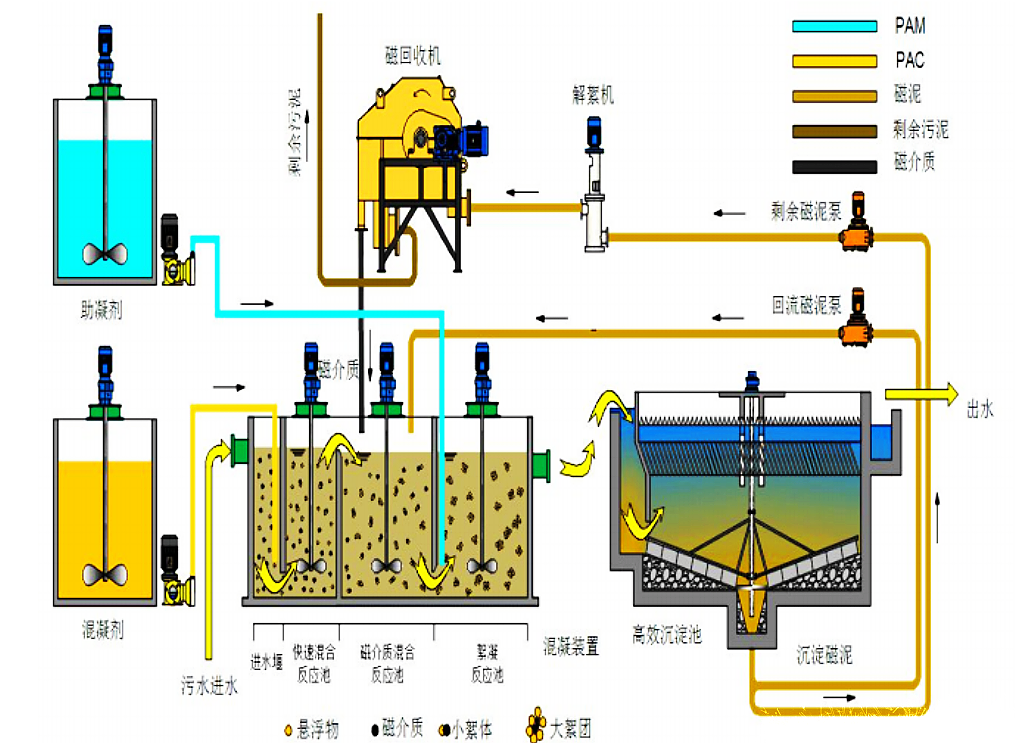

  四、工艺流程

  （1）混合池

  混合池分为三个池子，分别为快速混合池H1、磁介质混合池H2及絮凝反应池H3。H1用以投加PAC等絮凝剂，并利用快速搅拌使之与进水快速混合，搅拌机转速一般为150r/min。H2用于磁粉回收、磁粉投加和水磁混合，利用快速搅拌使磁粉与前端混凝的进水快速混合，搅拌机转速一般为100r/min。H3用于絮凝剂的投加混合，更好的带动磁粉及水中不溶性物质的沉降。该池应使用慢速搅拌，转速一般设为30-60r/min，快速搅拌会击碎絮凝体导致絮凝失败。

  （2）沉淀池

  沉淀池选择斜管沉淀池，且配套大功率不锈钢中心传动刮泥机。混合水体的平稳沉降出水池，磁混沉淀回流，上清液从出水槽平稳流出。池底刮泥机防止底部磁粉、底泥沉积，方便更好的回流。

  （3）回流排泥系统

  磁混凝技术中回流和排泥是两个非常重要的过程，回流主要目的是磁粉的回流利用，同时维持池体内部泥量的均衡，回流比一般为进水量的6%~15%，回流比随进水量的增大可适当增大。排泥泵对应于自控图上的剩余污泥泵，作用是在特定时间中排除多余的泥量，维持池内正常的固体负荷。排泥比通常为进水量的2%，具体视进出水SS或者SV30判断是否需要排泥。一般回流和排泥都会安排两套，一套进行备用。

  （4）加药系统

  混凝剂（除磷剂）：一般采用PAC、PAFC等药剂，有研究表明PAC投加量为 20-30mg/L 的情况下，对浊度、总磷的去除率可以达到90%以上，但实际运行中，根据前端总磷的去除情况需要调整PAC投加量到30-50mg/L，可以根据实际情况去调整。

  磁粉：随着磁粉颗粒的增大，比表面积迅速减小，磁粉与污染物的接触面积随之降低。磁粉的比重远大于水,大颗粒的磁粉极易迅速下沉。为了获得高的磁粉絮凝率,磁粉粒径应不超过10μm。另外加入的磁粉部分自行沉淀,大部分被絮凝成大絮团而沉淀。当磁粉加入量较少时,磁粉絮凝率高,随着磁粉加入量的增多,磁粉絮凝率逐渐降低。这是因为,当磁粉加入量较少时,磁粉周围存在着大量的其它悬浮物,磁粉与其碰撞、吸附和凝聚的机会很多,加入的磁粉大部分与污染物凝聚成大絮团,磁粉絮凝率高。但是,随着磁粉加入量的增多,磁粉周围除了存在着其它悬浮物外,还存在着相当数量的磁粉,这时,磁粉与磁粉相互碰撞凝聚而沉淀的机会增多,磁粉絮凝率降低。磁粉加入量越多,磁粉之间相互碰撞凝聚的机会越多,磁粉絮凝率越低。所以,合适的加入量要视污染物浓度而定（可以观察形成的絮体来参考投加量）,否则要么太少以致絮团的磁性达不到要求,要么太多而浪费磁种。试运行启动的时候可以按照80-100mg/L 的量进行投加试验，后续持续运行的时候可以根据每天的水量和运行情况进行投加。

  絮凝剂（PAM）：其中PAM有几种，一般因为TP 在水中是以有机磷与无机磷的形态存在，而无机磷是以磷酸盐的结构存在并带负电荷，所以采用阳离子PAM应用于磁混凝中比较常见。絮凝剂的投加量也是通过观察絮体来进行确定，增加絮凝剂加入量并未能提高磁粉絮凝率,过量还会导致絮凝失败。根据混凝剂作用机理,加入聚合氯化铁主要是通过改变胶体或悬浮颗粒的表面性质,使胶体或悬浮颗粒之间的吸引能大于排斥能而促进凝聚的,而加入聚丙烯酰胺主要是通过架桥作用使胶体或悬浮颗粒连接起来而聚沉的。目前城市污水处理厂中PAM 的投加量一般为0.5-1mg/L，调试期间可以按照这个投加量进行试验出最适合的配比。

  （5）磁粉回收设备：磁分离机、高剪机

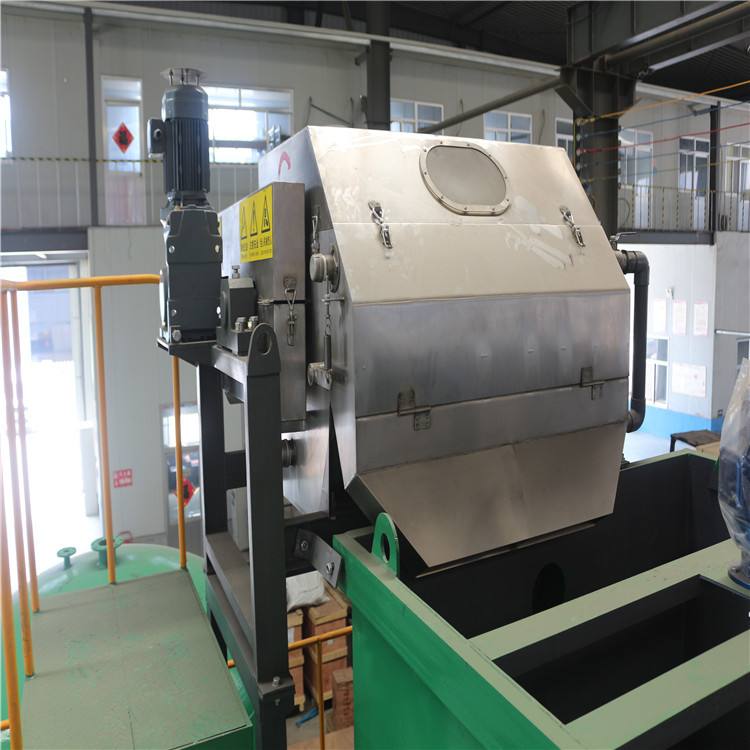

  目前应用比较多的磁分离机是转鼓型的，磁分离机利用永磁磁系所产生的磁力，将给料中的磁性磁种颗粒吸附到圆筒表面上，并随圆筒一起旋转，待脱离磁场作用后在刮板或冲洗水作用下回收磁种，而非磁性物料从污泥排出口排出，从而完成磁介质的回收。现阶段回收设备已经比较成熟，回收率可以达到98%以上。
